19" GridBox
DGX-04-C66-CXX-A1

barva: šedá RAL7035

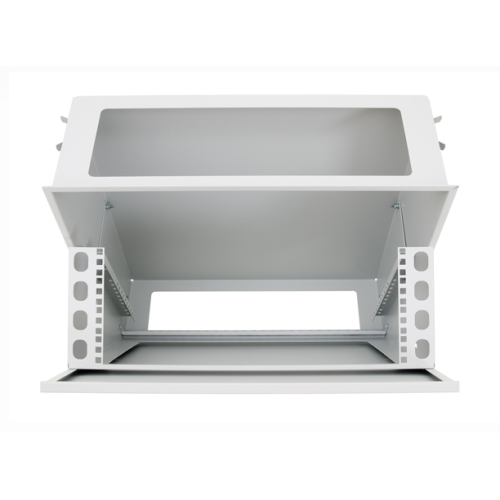

BGX je speciální rozvaděč pro montáž do standardních i nestandardních stropních podhledů. Jeho rozměry umožňují montáž do standardních (600 x 600 mm) ale i nestandardních podhledů, díky zaplanovaným okrajům rámu. To umožňuje přesadit podhledovou kazetu, nebo samotnou desku sádrokartonu přes zaplanovaný ohyb rámu boxu, bez narušení stropního designu. Nejvhodnější umístění je do rastru 600 x 600 mm, kde nahradí celou podhledovou kazetu. Do výklopného rámu stropního rozvaděče lze umístit 19“zařízení s využitím čtyř unitů a maximální hmotností 30 kg. BGX je vybaven pérovými rychlozávěsy pro jeho snadné připevnění a vyladění výškové hladiny. Součástí balení je 4 x drát s okem 500 mm a 4D sada.

POPIS, ÚČEL POUŽITÍ

* 19" speciální rozvaděč do podhledu s krytím IP 30
* Rozvaděč se věší do podhledu.
* Svařovaný skelet, jehož součástí je výklopný rám s 19" roztečí.
* Konstrukce rozvaděče: kompaktní svařovaný rozvaděč
* Minimální tloušťka povrchové úpravy je 65 pm.
* Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
* Skelet rozvaděče a výklopný rám jsou propojeny pomocí zemnících kabelů, které musí být
řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
* Na spodní částí rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění.

PODMÍNKY PROVOZU

* Provozní prostředí: kancelářské / rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
* Nutné chránit před:
- mechanickým poškozením
- nesprávnou manipulací
- jiným použitím, než ke kterému je rozvaděč určen
* Nesprávná manipulace je zejména:
- přetěžování (překročení maximální doporučené nosnosti)
- instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
- zasahování do konstrukce a designu rozvaděče

MONTÁŽ ROZVADĚČE

* Tento typ rozvaděče se do podhledu věší pomocí závěsných háků (jsou v příbalu).
* Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn v podhledu odpovídající nosnosti) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.

OCHRANA PROSTŘEDÍ

* Všechny Části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

OSVĚDČENÍ A SHODA

* Tento výrobek plně odpovídá ČSN EN 62208 (357040), (EN 622082003), (idt IEC 62208:2002).
